เป็นเครื่องสแกน 3 มิติ แบบพกพา, ไร้สายที่สามารถจับภาพวัตถุไม่ว่าจะเป็นวัตถุเล็กหรือใหญ่
มันเป็นเครื่องสแกน 3 มิติ แบบพกพาเครื่องแรกที่สามารถเปลี่ยนเลนส์ได้ ซึ่งช่วยให้ผู้ใช้สามารถสแกนวัตถุขนาดใดก็ได้ตั้งแต่เหรียญไปจนถึงเรือยอชต์
Thor3D’s Drake เป็นอุปกรณ์ที่มีเลนส์ที่ถอดเปลี่ยนได้สามเลนส์ ซึ่งจะถูกเรียกว่า “หัว”
แต่ละหัวมีชื่อ (Mini, Midi, Maxi) และใช้สำหรับสแกนวัตถุประเภทต่าง ๆ
ดังนั้นเครื่องสแกนหนึ่งเครื่อง พร้อมหัวทั้งสามจะช่วยให้คุณสแกนวัตถุเกือบทั้งหมด (ยกเว้นอาคารหรือภูเขา) ด้วยอุปกรณ์เดียว
“Mini” เป็นชุดที่จะใช้ในการสแกนวัตถุขนาดเล็กที่ต้องการความแม่นยำ และความละเอียดสูงสุด มันมีฟิลด์ที่เล็กที่สุด และมีมุมมองที่ลึก
“Midi” เป็นหัวที่คุณจะใช้สำหรับการสแกนวัตถุขนาดกลางเช่นชิ้นส่วนของร่างกายมนุษย์ หรือเครื่องยนต์ของรถ
“Maxi” มีไว้สำหรับวัตถุขนาดใหญ่เช่นรถยนต์, เรือ, เครื่องบิน, ร่างกายมนุษย์เต็มรูปแบบ และมีฟิลด์ที่ใหญ่ที่สุด และมีมุมมองที่ลึก

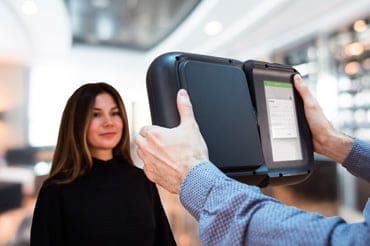

อุปกรณ์นี้พกพาได้อย่างแท้จริงเนื่องจากมีน้ำหนักประมาณสองกิโลกรัม สามารถถือด้วยมือได้ และมาพร้อมกับหน้าจอสัมผัสในตัว แบตเตอรี่และคอมพิวเตอร์ออนบอร์ด
ซึ่งหมายความว่าคุณสามารถนำขึ้นบนเครื่องบิน, รถไฟและออกไปยังทะเลทราย และสามารถทำการสแกนวัตถุนอกสถานที่ได้ ถึงแม้จะเป็นสถานที่ที่ไม่มีแหล่งจ่ายไฟ
อายุการใช้งานแบตเตอรี่ประมาณ 1.5 ชั่วโมง (แบบสแกนไม่หยุด) และมีกระเป๋าสามารถหิ้วไปที่อื่นๆได้
เครื่องสแกน 3 มิติ Drake ช่วยให้คุณสแกนวัตถุที่ยากที่สุดได้ ในอดีตวัตถุบางประเภทเช่นผนังบาง, ขอบคม, ผมมนุษย์ และพื้นผิวที่มันวาวนั้นยากที่จะสแกนเนื่องจากคุณสมบัติทางกายภาพ
ใช้อัลกอริธึมที่ซับซ้อนและวิธีการทางคณิตศาสตร์ที่ได้รับสิทธิบัตรเพื่อเอาชนะปัญหาเหล่านี้และให้ผลลัพธ์ที่ยอดเยี่ยม
ดูผลลัพธ์แบบเรียลไทม์
ไปยัง PC โดยผ่นทาง WIFI หรือ USB
และ Export
ทรงพลัง, ใช้งานง่าย Calibry Nest เป็นซอฟต์แวร์เสริมที่ให้พร้อมมาเมื่อซื้อเครื่องสแกน 3 มิติ Drake มี 2 โปรแกรมที่ถูกใช้งาน โปรแกรมหนึ่งถูกติดตั้งไว้ในเครื่องสแกนซึ่งช่วยอำนวยความสะดวกในการเก็บภาพแบบ real-time โปรแกรมที่สองจะติดตั้งบนเดสก์ท็อปของคุณเพื่อส่งออกและแก้ไขข้อมูล ซอฟต์แวร์บนเครื่องสแกนนั้นเรียบง่าย มีเพียงไม่กี่ปุ่มเช่น“ เริ่ม”,“ หยุด” และ“ ปิดเครื่อง”
ซอฟต์แวร์บนเดสก์ท็อปมีสองโหมด: โหมดง่ายและโหมดแอดวานซ์ โหมดง่าย มีเพียงสี่ปุ่มในขณะที่ โหมดแอดวานซ์มีคุณสมบัติมากมายสำหรับผู้ใช้ที่ต้องการแก้ไขพื้นผิว, ลดความซับซ้อนของ mesh, จัดเรียงการสแกนหลาย ๆ ครั้งให้เป็น file เดียว หรือการดำเนินการอื่น ๆ เพื่อเตรียมสำหรับการพิมพ์ 3 มิติ ตัวอย่างเช่น.
Drake มีตัวแทนจำหน่ายอยู่หลายประเทศ ซึ่งสามารถให้บริการหลังการขายให้กับลูกค้าได้ ทุกตัวแทนจำหน่ายได้รับการฝึกอบรมทางด้านเทคนิค
ราคาเครื่องสแกนรวมการรับประกันหนึ่งปีและ Drake ได้ถูกออกแบบให้สามารถแก้ไขปัญหาได้จากระยะไกล โดยการเข้าสู่อุปกรณ์ผ่านทาง WIFI ยิ่งกว่านั้นเมื่อคำนึงถึงปัญหาบางอย่างในการนำเข้า / ส่งออกอุปกรณ์ที่ใช้แบตเตอรี่ในบางประเทศเราได้ออกแบบแบตเตอรี่ให้ผู้แทนจำหน่ายถอดเปลี่ยนได้ง่าย

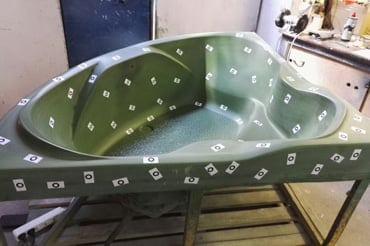

ติดมาร์คเกอร์ให้ทั่ววัตถุก่อนการสแกนเพื่อให้ความแม่นยำ เมื่อความแม่นยำมีความสำคัญที่สุด (ตัวอย่างเช่นสำหรับการควบคุมคุณภาพในงานอุตสาหกรรม) หรือหากวัตถุที่คุณกำลังสแกนมีรูปทรงเรขาคณิตที่ไม่เหมือนใคร (เช่นกำแพงหรือท่อ)
สแกนโดยไม่มีเครื่องหมายเมื่อวัตถุมีรูปทรงเรขาคณิตจำนวนมาก
การสแกนโดยไม่มีเครื่องหมายฟังดูง่าย ผู้เชี่ยวชาญในการสแกนส่วนใหญ่จะแนะนำให้ติดมาร์คเกอร์เวลาแสกนวัตถุ ฟังดูแล้วเหมือนขั้นตอนการทำงานจะเพิ่มขึ้น แต่วิธีนี้จะช่วยให้การสแกนง่ายขึ้น ได้ขนาด และตำแหน่งที่แม่นยำถูกต้องมากขึ้น
การสแกนโดยไม่ติดมาร์คเกอร์ทำให้การสแกนสูญเสีย orientation ในขณะสแกน นั่นหมายความว่าคุณต้องเริ่มต้นสแกนใหม่ การสแกนด้วยเครื่องหมายจะช่วยป้องกันไม่ให้สิ่งนั้นเกิดขึ้นทำให้กระบวนการนั้นง่ายและรวดเร็ว
การสแกนโดยไม่มีเครื่องหมายทำให้คุณไม่แน่ใจเกี่ยวกับคุณภาพของข้อมูลที่รวบรวม ในกรณีที่ไม่มีเครื่องหมายซอฟต์แวร์อาศัยข้อมูลรูปทรงเรขาคณิต เพื่อประมวลผลให้ข้อมูลทั้งหมดเป็นภาพวัถุเดียวกัน
ข้อมูลนี้มักไม่น่าเชื่อถือ และอัลกอริทึมทำงานได้ไม่ดีนัก ซึ่งหมายความว่าเมื่อซอฟต์แวร์สร้างแบบจำลองขั้นสุดท้ายแม้ว่าจะดูเหมือนถูกต้องด้วยตาเปล่า แต่ความคลาดเคลื่อนทางเรขาคณิตอาจสูงถึง 5-10 มม. การใช้เครื่องหมายช่วยขจัดปัญหาดังกล่าว และให้ผลลัพธ์ที่แม่นยำที่สุด
| Mini | Midi | Maxi | |
| Accuracy, up to | 40 ไมครอน | 70 ไมครอน | 150 ไมครอน |
| Accuracy over distance, up to | 0.030% over 1 ม. | 0.025% over 1 ม. | 0.020% over 1 ม. |
| Resolution, up to | 0.15 มม. | 0.4 มม. | 0.6 มม. |
| Texture | Yes, 1.3MP | Yes, 1.3MP | Yes, 1.3MP |
| Light Source | White LED | White LED | White LED |
| Depth of view | 18 ซม. – 30 ซม. | 33 ซม. – 65 ซม. | 50 ซม. – 100 ซม. |
| Optimal stand-off distance | 22 ซม. | 45 ซม. | 75 ซม. |
| Recommended size of object | 0.5 ซม. – 20 ซม. | 10 ซม. – 100 ซม. | 30 ซม. — 8 ม. |
| Scanning area per frame, มม. (min – max) | (50×64) – (96×128) | (158 x 211) – (321 x 429) | (428 x 571) – (857 x 1142) |
| Frame rate, up to | 12 | 12 | 12 |
| Data acquisition speed, up to | 1 200 000 points/วินาที | ||
| Multi-core processing | Yes | ||
| Output formats | STL, OBJ, WRML, PLY | ||
| ขนาด (มม.) | 360 x 250 x 110 | ||
| น้ำหนัก | 2.3 กิโลกรัม | ||
| Power | Built-in rechargeable & replaceable battery, up to 1.25 hours | ||
| Power charger | 12V, 60W | ||
| หน้าจอสัมผัส | Built-in 7in screen | ||
| ซอฟต์แวร์ | Thor3D Nest (complimentary) | ||
| การส่งข้อมูล | USB Flash drive หรือ WIFI | ||
| Minimum computer requirements | Windows 8.1, 10; Intel Core i7; NVIDIA GeForce 400 or better (with memory of 2GB or better); RAM: 16GB | ||
| อุณหภูมิในการทำงาน | +5°C — +35°C | ||
| ความชื้นในการทำงาน | 20 – 80% | ||
